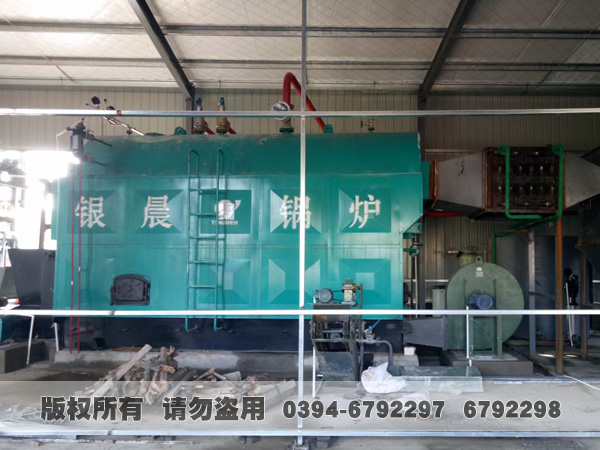

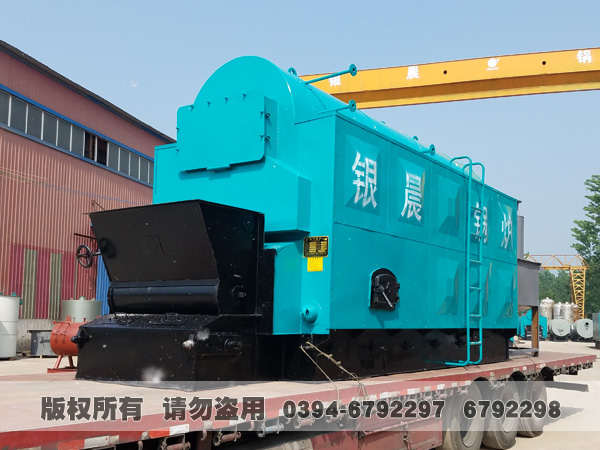

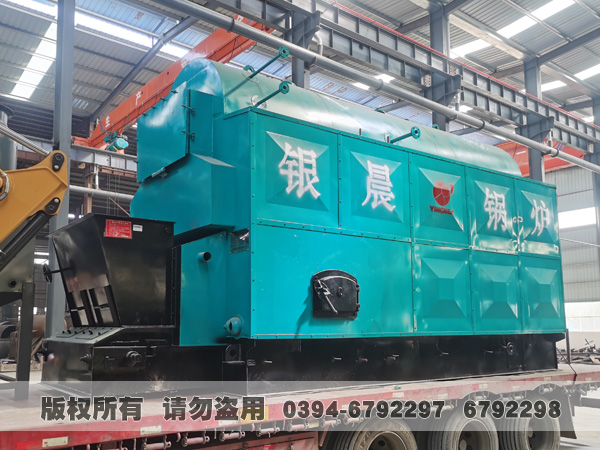

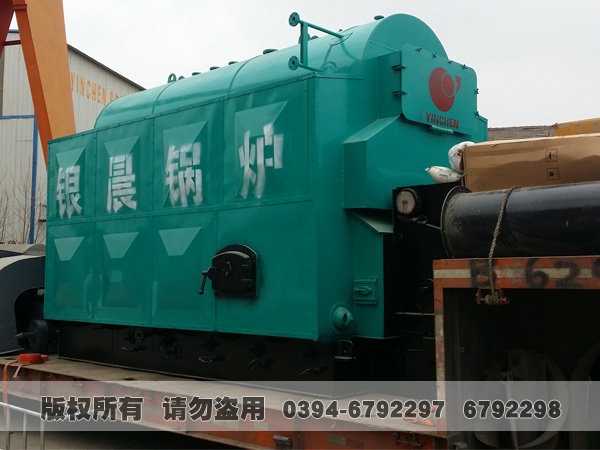

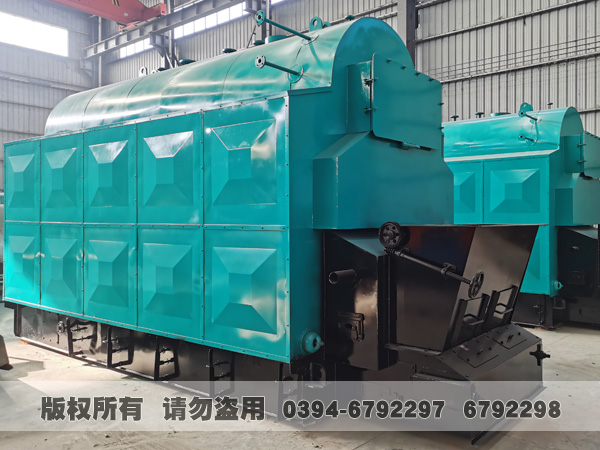

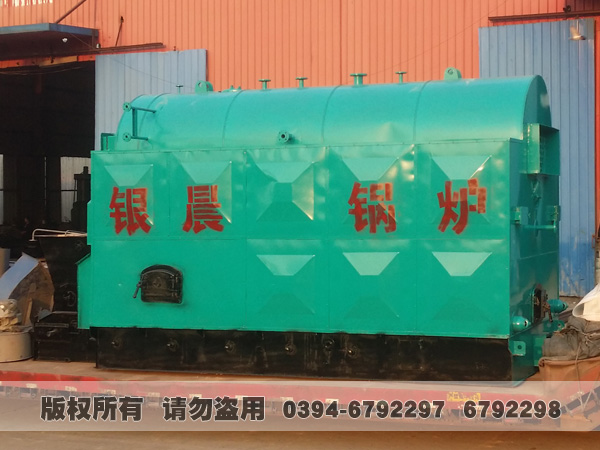

链条炉排型生物质蒸汽锅炉
卧式单锅筒纵向布置三回程水火管式锅炉,炉膛两侧装有光管水冷壁并组成翼型烟道、锅筒内布置一组烟管,锅炉配有鼓、引风机进行机械通风,燃烧设备采用小鳞片炉排。
全国热线:

0394-6792297

详细信息

产品简介:

  本产品为卧式单锅筒纵向布置三回程水火管式锅炉,炉膛两侧装有光管水冷壁并组成翼型烟道、锅筒内布置一组烟管,锅炉配有鼓、引风机进行机械通风,燃烧设备采用小鳞片炉排,特别适合生物质颗粒的燃烧。

        燃料自振动给料机振动进料,燃烧后的火焰通过后墙至燃烬室,向上进入翼型烟道,然后经前烟箱螺纹烟管,然后通过节能器(选配)、空气预热器(选配)、除尘器再由引风机抽至烟囱排入大气。

产品用途:

  生物质蒸汽锅炉主要用于提供饱和蒸汽。


产品优势:

      1、通过将两侧集箱上的部分上升管拉向护膛,然后引入锅筒侧下方并辅以锅筒底部隔热整浇成型组成炉顶受热面,以新颖的炉膛结构成功解决了锅筒底部直接受高温火焰辐射,避免产生“鼓包”缺陷。

  2、两翼烟道的设置,使烟气顺利进入前烟箱,使之前管板温度相同,避免因温度应力而产生管板裂纹。

  3、锅筒内采用单回程螺纹烟管,强化了传热效果,同时螺纹烟管具有自清灰功能,避免了烟管内积灰。

  4、10t/h系列锅炉前、后拱均采用了水冷壁管作支撑的整体浇注结构,形成拱。后拱低而长,出口段为反倾斜,前拱倾角45°与后拱相呼应,形成明显倒“α”火焰,有利于劣质煤的燃烧,煤种适应性强。

  5、炉排侧密封结构设计先进合理,避免了侧密封卡炉排和炉排两侧布风不均匀而烧坏侧密封的缺陷。4t/h及以下锅炉采用侧密封冷加角铁筋板结构,6t/h以上锅炉采用接触式侧密封下密封结构。

  6、炉排下面有独立调节风室,两侧进风;采用新型曲臂螺杆调节结构,从而使调风通风截面比达到1;调节灵活,布风均匀。设计推拉式闸板清灰装置,闸板采用耐热铸铁精加工密封结构,从而有效防止二次燃烧变形和炉排漏风。


技术参数:


型号规格 额定蒸发量(t/h) 额定蒸汽压力(MPa) 额定蒸汽温度(℃) 给水温度(℃) 设计燃料 出厂方式
DZL1-1.0-T 1 1.0 181 20 生物质燃料
木柴
秸秆
稻壳
颗粒
快装
DZL2-1.25-T 2 1.25 194 20 快装
DZL4-1.25-T 4 1.25 194 20 快装
DZL6-1.25-T 6 1.25 194 20 快装
DZL8-1.25-T 8 1.25 194 20 快装
DZL10-1.25-T 10 1.25 194 20 快装
DZL12-1.25-T 12 1.25 194 20 快装
DZL15-1.25-T 15 1.25 194 20 快装
DZL20-1.25-T 20 1.25 194 20 快装


注:1、产品在更新,本参数仅供参考,如有出入,以合同为准。

       2、蒸汽锅炉可以提供压力为1.6、2.0、2.5MPa等,具体参数请联系我们

  推荐配套使用电子水处理
